污泥烘干除臭設備在現代環境工程中扮演著至關重要的角色，其構造和工作原理直接關系到污泥處理的效率和環保效果。



 構造



1. 熱風出風系統：該系統包括熱風管道和熱風出風口。熱風管道一端與導熱油熱風機組連接，另一端封閉，側壁上等間隔排布有熱風出風口，每個熱風出風口上設有熱風出風閥。這個系統的主要作用是引導熱風均勻地吹向污泥，提高污泥表面的受熱溫度，加速污泥烘干。



2. 混合氣體回收系統：該系統由玻璃鋼回風管道和百葉回風口組成。玻璃鋼回風管道一端開口與離心風機入口通過風機入口軟連接，另一端封閉，側壁上等間隔排布有百葉回風口。這個系統的主要功能是將烘干車間內的混合氣體吸入并排放至除臭塔中，防止有害氣體外流。

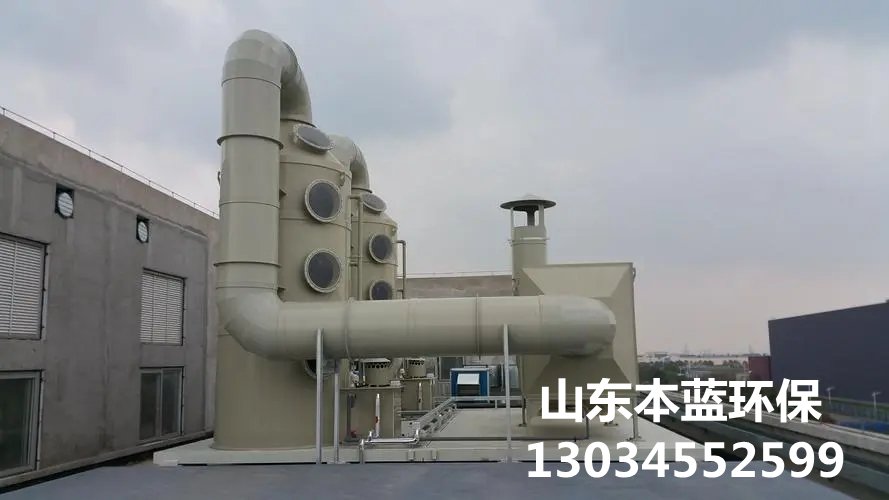

3. 除臭塔：除臭塔是污泥烘干除臭設備的核心部分，包括塔身、噴淋管供水管道、循環泵、除霧器、填料層、除霧器圓環支撐、角鋼支撐及白鋼篩網支撐等部件。填料層通常采用陶瓷拉西環，以增加氣體與填料的接觸面積，提高除臭效果。



4. 其他輔助裝置：如引風機、打散裝置、進料機、帶式上料機、卸料器和配電柜等。這些裝置共同協作，實現污泥的烘干、輸送和卸料等功能。

 工作原理



1. 污泥烘干：濕污泥送入烘干設備后，通過筒體的旋轉以及揚料板的升落，物料被不斷拋灑并形成料幕。高溫氣流從中穿過，使污泥預熱并蒸發部分水分。隨著筒體的轉動，污泥逐漸向前移動，并與熱氣流進行充分的對流和接觸熱交換，進一步蒸發水分，***終達到烘干的目的。



2. 臭氣收集與處理：在污泥烘干過程中產生的臭氣，通過混合氣體回收系統被吸入除臭塔中。在除臭塔內，臭氣***先經過填料層進行吸附和過濾，然后通過噴淋管噴灑的水霧進行洗滌和降溫，***后經過除霧器去除水分后達標排放。



綜上所述，污泥烘干除臭設備通過精心構造的各部件協同工作，實現了污泥的有效烘干和臭氣的妥善處理，為環境保護和資源利用提供了有力支持。
